DIY 전동모터 조립방법
블라인드 상단바에 전동모터를 결합하는 과정입니다. 십자드라이버 하나면 충분해요.
조립·설치 전 꼭 읽어주세요
설치 전 체크리스트
- 먼저 블라인드를 위로 말아올린 후에 조립을 시작해 주세요.
- 기본은 실내에서 본 기준, 블라인드 오른쪽에 모터를 조립하는 것입니다.
- 왼쪽에 설치하시는 경우, 조립 후 앱의 상/하단 설정 페이지에서 반드시 [모터방향전환] 버튼을 눌러 모터 방향을 변경해 주셔야 합니다. (2-1. 상/하단 위치 설정 참고)
- 아래 사진에 표시된 전동모터의 캡은 제거하지 마세요. 캡이 씌워진 상태 그대로 조립하시면 됩니다.
- 각 모터에 동봉된 QR코드 카드를 준비하세요. (이지롤라이트 해당없음)
- 설치할 블라인드가 2개 이상일 경우 QR코드 카드가 섞이지 않도록, 카드에 블라인드 위치나 번호(이름)를 적어주시면 좋아요!
- 전동모터 오른쪽 하단에 부착된 QR코드와 동일합니다.
조립 순서
사진을 누르면 크게 볼 수 있어요.

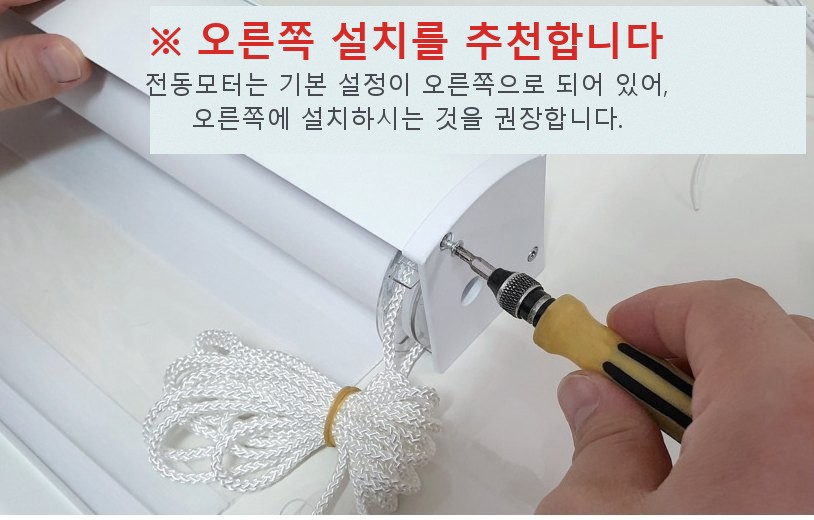

1. 블라인드 상단바 사이드캡의 나사를 푼다. (※ 기본은 오른쪽 조립 — 왼쪽 설치 시 위 체크리스트 참고)

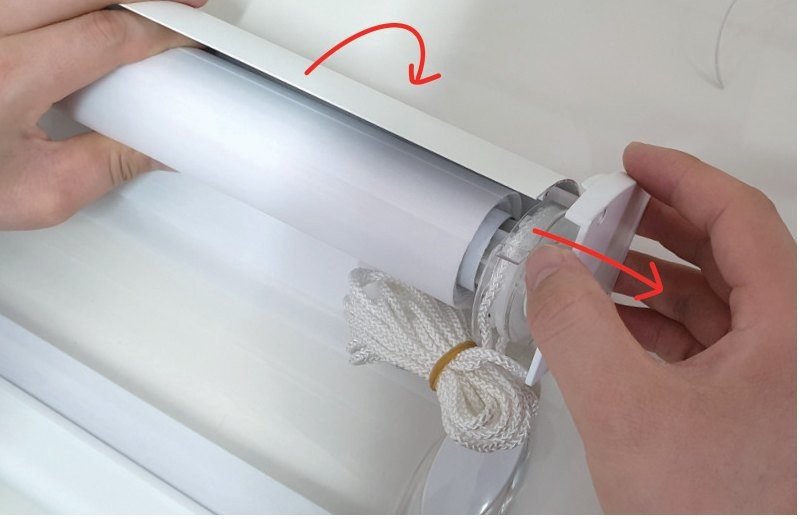

2. 사이드캡을 열고, 상단바를 바닥에 눕혀줍니다.

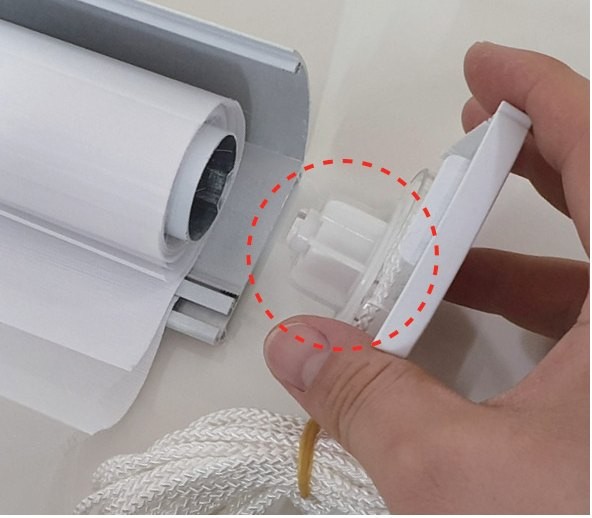

3. 블라인드 줄을 제거합니다.

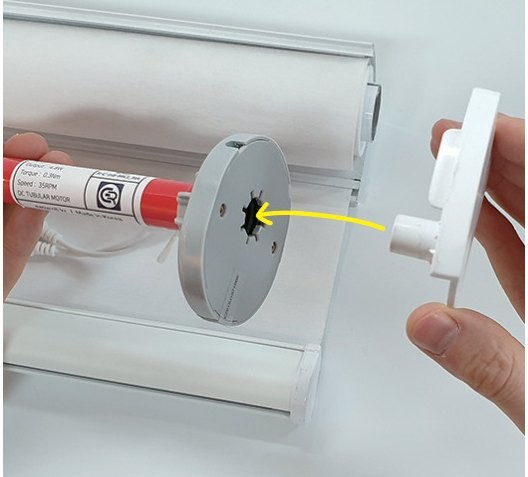

4. 전동모터 측면의 홈이 파인 곳에 블라인드 상단바의 사이드캡을 결합합니다.

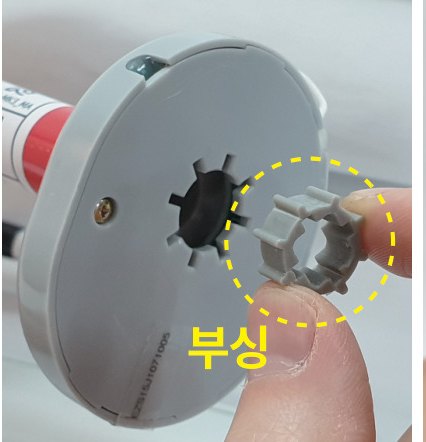

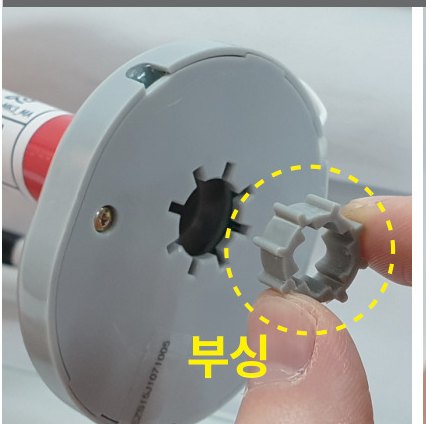

※ 사이즈가 맞지 않아 유격이 발생한 경우: '부싱'을 추가로 끼운 후에 전동모터를 결합하세요.
상단바 종류에 맞는 탭을 선택하세요:

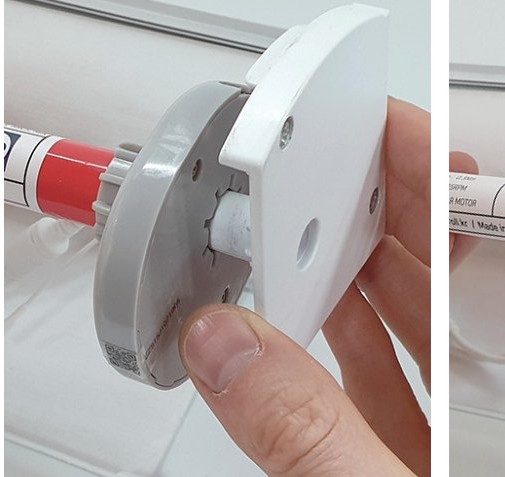

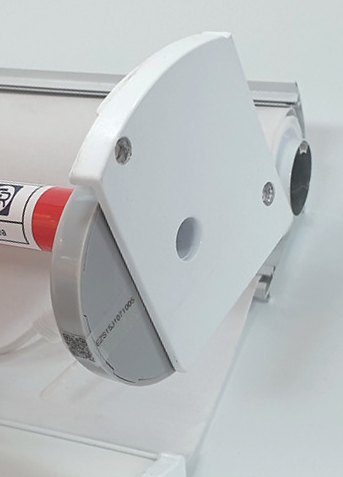

박스형 · 유격 발생 시 부싱 결합

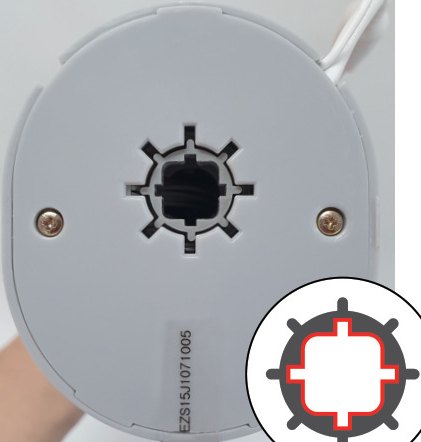

＋ 십자(＋) 모양이 되도록 부싱을 끼워주세요.

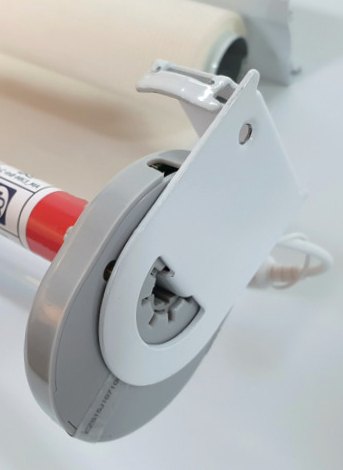

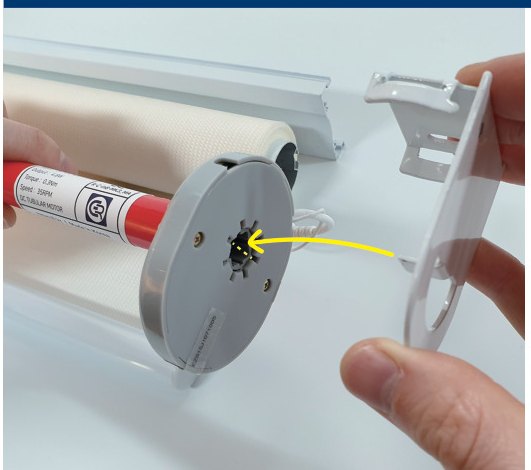

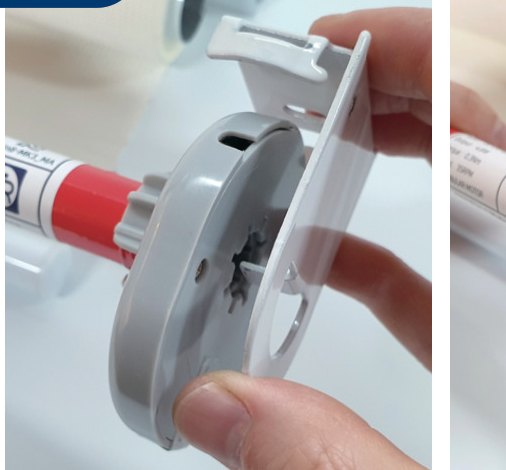

오픈형 · 유격 발생 시 부싱 결합

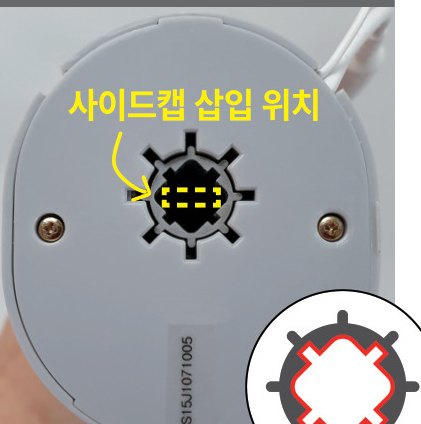

✕ 톱니(✕) 모양이 되도록 사이드캡 삽입 위치에 부싱을 끼워주세요.

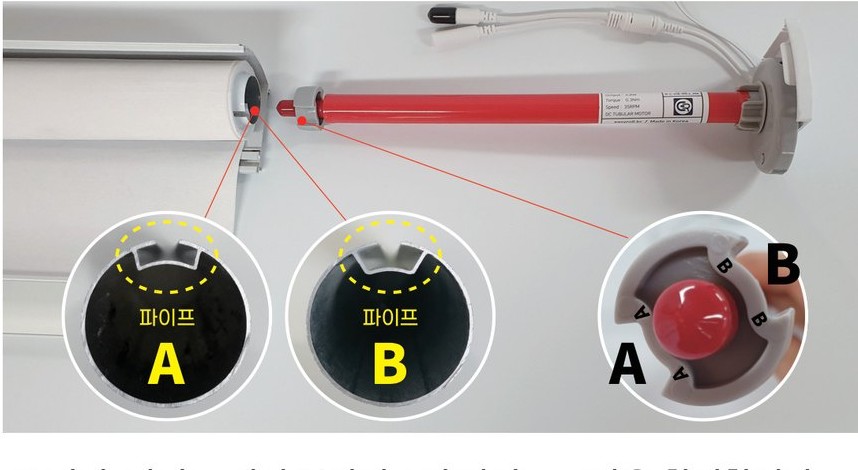

5. 먼저, 가지고 계신 블라인드의 파이프 모양을 확인합니다.
- 파이프 A타입 → 전동모터 A위치에
- 파이프 B타입 → 전동모터 B위치에
※ 전동모터에 A/B 표기되어 있습니다.

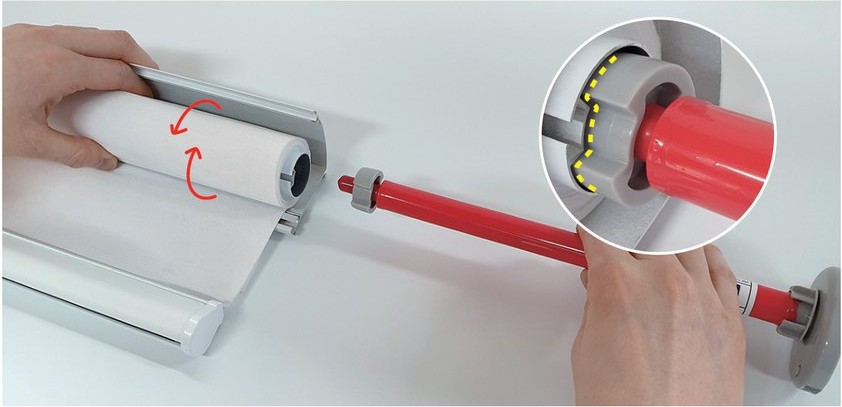

6. 확인한 블라인드 파이프를 전동모터 A/B 위치에 맞게 돌린 다음, 전동모터를 파이프 안으로 밀어 넣어줍니다. (※ 모터의 캡은 제거하지 마세요! 캡이 씌워진 상태 그대로 넣어줍니다.)

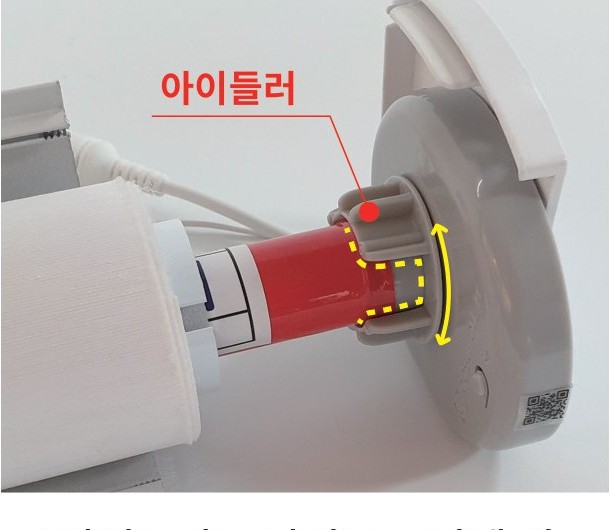

7. 아이들러도 파이프 모양에 잘 맞춰서 (돌려가며) 넣어줍니다.

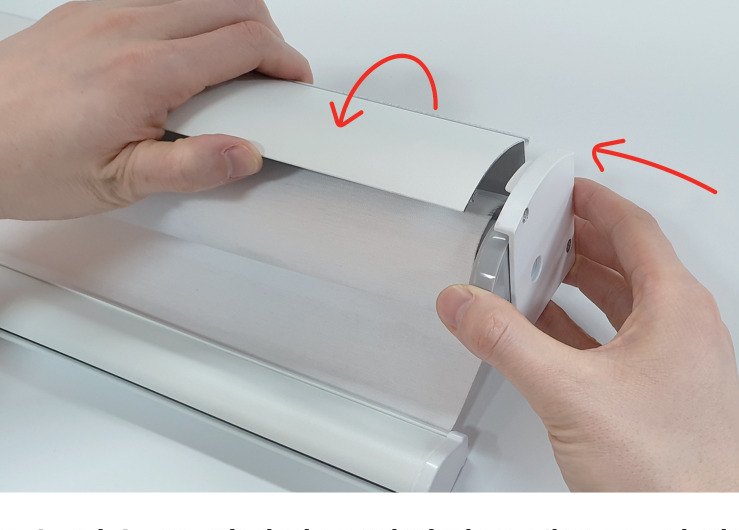

8. 눕혀 놓은 상단바를 원위치로 세우고, 사이드캡을 닫습니다.

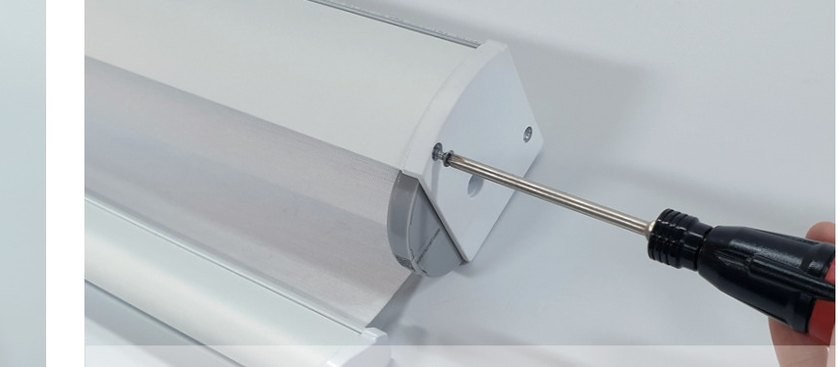

9. 나사못으로 고정합니다. — 모터 조립 완료! (※ 나사를 너무 세게 조이지 마세요! 모터 속도 저하의 원인이 됩니다.)
아래 전원 연결까지 확인한 뒤 블라인드를 설치합니다.
※ 반드시 모든 설치가 완료된 후에 어댑터(전원플러그)를 콘센트에 꽂아주세요.
전원 연결 방법
설치하는 블라인드 수량에 맞는 탭을 선택하세요.

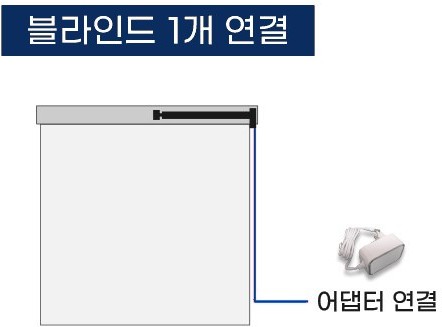

연결 구성

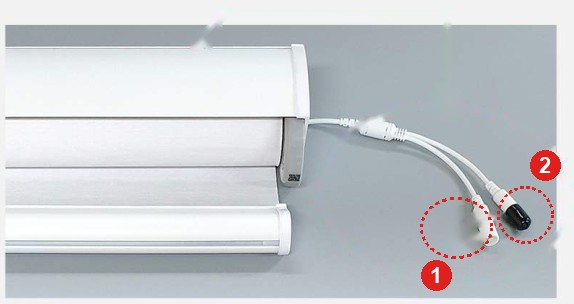

- ①번에 어댑터를 연결합니다.
- ②는 상단바로 올리거나 블라인드 천과 최대한 멀리 고정 시켜주세요. (※ 보호캡 제거하지 마세요!)
- 원단과 닿을 경우, 정전기가 발생하여 오작동의 원인이 됩니다.

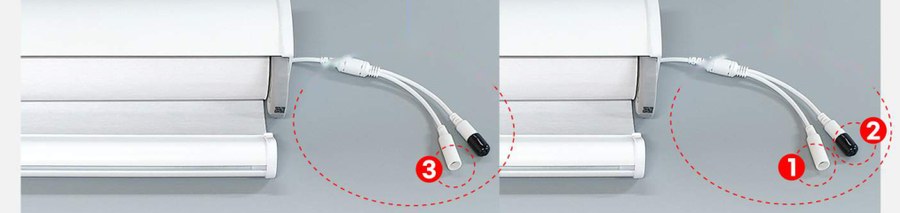

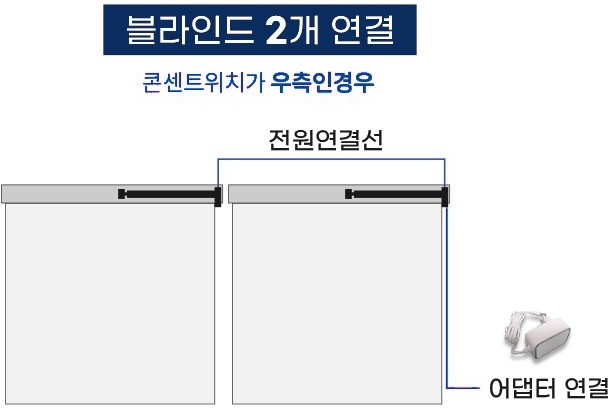

연결 구성
- ①번에 어댑터를 연결합니다. (※ 콘센트와 가까운쪽 블라인드에 연결하세요.)
- ②번의 보호캡을 제거하고 ②와 ③에 전원연결선을 연결합니다. (※ 연결 후 남은 보호캡 1개는 제거하지 마세요!)
- 연결 부위는 상단바로 올리거나 블라인드 천과 최대한 멀리 고정 시켜주세요.
- 원단과 닿을 경우, 정전기가 발생하여 오작동의 원인이 됩니다.

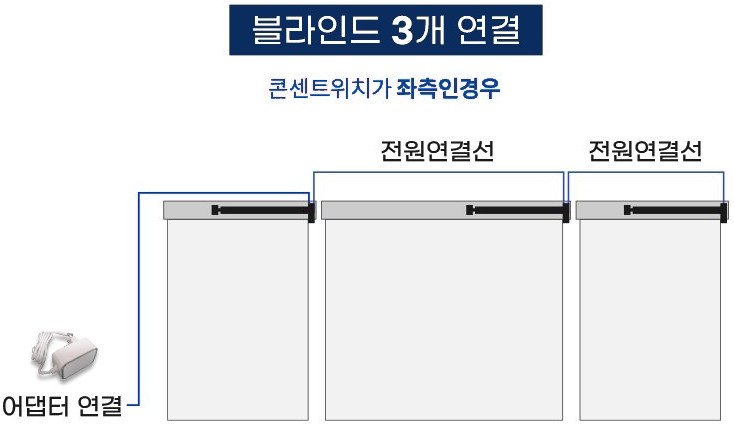

콘센트 위치 · 선 정리
- 콘센트 위치는 좌측·우측 모두 설치 가능합니다. 콘센트와 가까운 쪽 전동모터에 어댑터를 연결하면 됩니다.

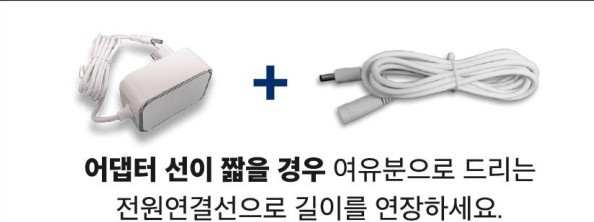

- 어댑터는 기본 1.2m 제품을 제공하며, 전원연결선으로 길이를 연장할 수 있습니다.
- 전원연결선은 어댑터가 들어있는 베이직 패키지에 5m, 추가 모터에는 3m 연결선이 제공됩니다.
- 선 정리는 상단바 위쪽으로 올리거나 뒷쪽으로 정리하세요!

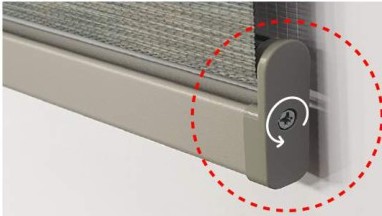

콤비블라인드는 하단바에 고정된 나사를 살짝만 풀어주세요! 너무 꽉 조여져 있으면 봉이 돌아가지 않아 정전기·오작동의 원인이 됩니다.
블라인드 설치 완료 후, 모바일앱 제품등록을 해주셔야 작동됩니다!
설치를 마쳤다면 1-2. 앱 설치와 회원가입부터 이어서 진행해 주세요.
